在酒店、公寓、学校及商业综合体的热水系统中，空气能热泵机组通常安装于屋顶或设备层，操作人员通过线控器（控制面板）设置水温、查看运行状态。当机组出现异常时，控制面板会立即亮起对应的故障代码并停机保护——这一机制既是保护压缩机和换热器的安全屏障，也常给现场工程人员和物业运维带来困扰。

特别是在上海这样的长三角一线城市，空气源热泵热水系统广泛应用于全季酒店、建国璞隐、智选假日等连锁酒店以及商业办公建筑。本文结合GB/T 21362-2023《商业或工业用及类似用途的热泵热水机》等现行标准，以及上海地区暖通维保工程实践，系统说明控制面板显示故障代码后的判断逻辑、常见原因与处理方法。

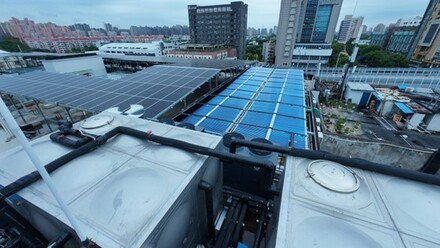

图1 酒店屋顶空气能热泵主机、保温水箱与太阳能联合供热系统实景（上海周浦某酒店项目）

一、用户问题引入：为什么控制面板会突然显示故障代码

不少物业工程部人员在值班时遇到这样的场景：清晨巡检发现屋顶空气能热泵线控器屏幕上跳出「E05」「E06」「水流保护」等字样，机组停机，水箱水温持续下降。由于不了解代码含义，往往只能盲目重启，或等待维修师傅上门，造成酒店客房热水供应中断、客诉率上升。

事实上，现代空气能热泵的控制面板（手操器）并非简单的显示装置，而是整个制冷循环与水系统的「神经中枢」。它实时采集压缩机排气温度、盘管温度、环境温度、水箱温度、系统高压/低压开关、水流开关等十余个传感器信号，一旦任一参数超出安全阈值，主板会立即点亮对应代码并执行保护性停机。理解故障代码，本质上是读懂机组的「体检报告」。

二、核心原因分析：故障代码的四大触发类别

根据《商业或工业用及类似用途的热泵热水机》GB/T 21362-2023对机组安全保护装置的要求，结合上海地区酒店热水系统维保数据，空气能热泵控制面板显示的故障代码可归纳为以下四大类：

（一）传感器类故障：温度探头开路或短路

水温传感器、环境温度传感器、盘管温度传感器、排气温度传感器多采用NTC热敏电阻（10kΩ/B=3950），长期暴露在屋顶高湿、温差大的环境中，容易出现接线端子氧化、探头线缆破损或本体击穿。控制面板检测到电阻值超出有效范围（通常<1kΩ或>100kΩ），即报对应传感器故障。这类故障在上海梅雨季和冬季寒潮后高发。

（二）水路类故障：水流保护与水流量不足

水流开关（靶流开关或压差开关）用于确认循环水泵正常运行、水路畅通。当过滤器堵塞、阀门未全开、水泵扬程不足、系统有空气或换热器结垢时，水流量低于保护阈值，控制面板报「水流保护」。在酒店热水系统中，这是工程现场占比最高的故障类型，约占报修量的35%~40%。

（三）冷媒系统类故障：高压保护与低压保护

高压保护通常由冷凝侧散热不良引起：翅片换热器积灰结垢、风机反转或故障、水流量不足导致冷凝温度过高。低压保护则多因冷媒泄漏、膨胀阀堵塞、过滤器脏堵或蒸发侧结霜严重。上海夏季高温期间高压保护频发，冬季低温高湿时段低压保护与化霜故障则明显增多。

（四）电气与通讯类故障：相序、漏电与手操器通讯异常

三相供电机组若相序接反或缺相，会报电源相序故障；压缩机过流、过热会触发过载保护；手操器与主板之间通讯线接触不良则会显示通讯故障代码。此外，漏电保护开关动作后，控制面板也会给出对应的漏电报警提示。

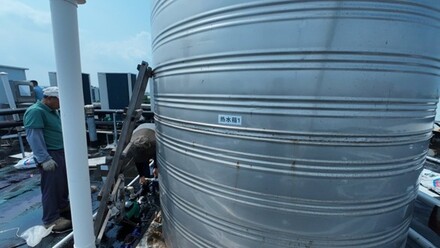

图2 维保人员在屋顶热水箱旁检修循环水泵，背景可见空气源热泵主机

三、专业原理解释：控制面板如何识别并锁定故障

空气能热泵的控制面板（线控器）通过485通讯总线与主板（驱动板）连接，主板上的MCU按固定周期扫描各传感器和保护开关信号。当某一信号异常时，主板并不会立即停机，而是先记录故障发生时的运行参数（如排气温度、高压压力、当前水流量），并在连续检测到异常达到设定延时（通常3~10秒）后，才向线控器发送故障代码并执行停机。这一延时设计可以避免因瞬时扰动导致的误报警。

故障代码的命名规则在行业内已形成相对统一的惯例：以「E+数字」表示传感器与电气类故障，以「H/LC」或特定代码表示高压/低压保护，以「F」系列表示水流、风机、化霜类故障。不同品牌（如美的、格力、海尔、纽恩泰、 phnix等）代码表略有差异，应以随机技术手册为准。下表汇总了商用空气能热泵最常见的故障代码及含义：

表1 商用空气能热泵常见故障代码对照表（综合主流品牌手册整理）

四、解决方案与建议：分步骤排查流程

第一步：安全确认与初步观察

发现故障代码后，首先不要立即断电重启。先记录代码内容、发生时间、当时环境温度与水箱温度，观察机组是否有异响、结冰、漏水。确认控制柜内无焦糊味、无明显烧损痕迹后，再断开电源进行下一步检查。对于酒店等不能中断热水供应的场景，应先启动备用循环回路或电辅热，保障客房基本用水。

第二步：水路系统排查（优先）

针对水流保护、高压保护这类与水路相关的代码，按以下顺序检查：

1. 检查水泵是否正常运转，压力表读数是否在0.2~0.4MPa区间；

2. 全程打开管路上所有阀门，清洗Y型过滤器；

3. 打开排气阀排出系统内空气，观察膨胀水箱水位；

4. 检查换热器进出水温差，若温差>8℃说明结垢严重，需化学清洗；

5. 短接水流开关测试（仅专业人员操作），若机组正常启动则更换水流开关。

第三步：冷媒系统与电气检查

若代码指向高压/低压保护，需用压力表检测系统运行压力：夏季高压正常范围1.6~2.2MPa，低压0.4~0.6MPa；冬季略有浮动。压力异常时应安排持证制冷工查漏、补焊、抽真空、按铭牌量加注冷媒。电气方面，检查接触器触点、压缩机绕组电阻、电源电压平衡度（三相偏差≤±5%）。

第四步：传感器与复位

传感器类故障可在线测量探头电阻：25℃时应为10kΩ左右，偏差超过±10%即建议更换。故障排除后，通过线控器菜单「故障查询」界面确认历史故障记录已清除，再按复位键让机组自动恢复运行。注意：同一代码反复出现3次以上，说明存在未根除的根因，必须停机深度检修，禁止反复复位强行运行。

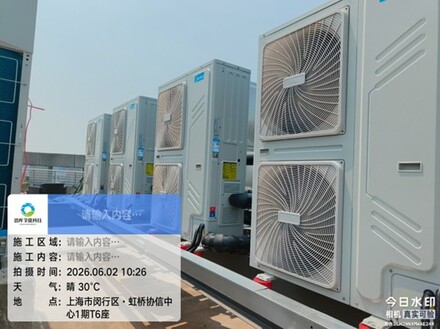

图3 上海虹桥协信中心项目屋顶美的空气能热泵主机阵列（维保现场）

五、实际案例分析：上海某连锁酒店高压保护故障处理

项目背景：上海闵行区某连锁酒店（客房约120间）屋顶配置6台商用空气能热泵主机与20吨保温水箱，承担24小时客房热水供应。2026年6月某日午后，主机集中报E05高压保护，水箱水温从55℃降至42℃，前台接到多间客房「热水不热」投诉。

排查过程：维保团队到场后首先查看线控器历史故障，发现高压保护动作时排气温度达到118℃（正常≤95℃）。现场检查翅片换热器，发现因临近道路施工，散热片表面积灰严重且有柳絮附着，同时其中一台风机电容容量衰减导致风量下降。水路方面，Y型过滤器虽清洗过，但板换式换热器因长期未化学清洗，结垢使水流量降至额定值的60%。

处理措施：(1) 高压水枪清洗全部翅片换热器；(2) 更换故障风机电容；(3) 对板式换热器进行除垢剂循环清洗；(4) 校验高压保护器动作值（设定2.8MPa断开）。修复后连续72小时观察，高压稳定在1.8MPa，水箱水温恢复至55℃，未再出现报警。该案例说明，高压保护往往不是单一原因，而是散热侧与水系统侧问题叠加，必须系统性排查。

六、常见问题解答（FAQ）

Q1：控制面板显示故障代码后，直接断电重启能好吗？

A：瞬时干扰或化霜过渡过程导致的偶发报警，断电重启后可能恢复。但如果是传感器损坏、过滤器堵塞、冷媒泄漏等硬件问题，重启只会短暂掩盖故障，反复强启可能导致压缩机烧毁。建议先按本文流程初步判断，无法定位时联系专业维保。

Q2：不同品牌的空气能热泵故障代码含义一样吗？

A：行业内E01~E15的常见含义有较高一致性，但各品牌会有扩展代码（如美的E20系列、格力H3/H5系列）。最权威的依据是机组随机附带的《安装使用说明书》故障代码表，或拨打厂家400热线核对。

Q3：上海地区冬天空气能热泵容易报什么故障？

A：上海冬季湿冷（极端低温约-5℃~-3℃），空气能热泵常出现低压保护、化霜故障、防冻保护。建议冬季来临前提前做一次全面维保：检查化霜传感器、电辅热带、水系统保温，并适当降低设定水温至50℃以减轻机组负荷。

Q4：故障代码多久会自动清除？

A：传感器类和通讯类故障在异常消失后通常自恢复；高压、低压、水流、漏电类属于锁存保护，必须在排除故障后通过线控器手动复位，或断电后重新上电才能恢复运行。

Q5：物业工程部没有制冷操作证，可以自己处理吗？

A：水路阀门检查、过滤器清洗、传感器外观检查、复位操作属于日常运维范畴，物业工程人员可以完成。但涉及冷媒系统焊接、压缩机更换、电气控制柜内部维修，必须由持制冷设备维修操作证和低压电工证的专业人员执行，确保安全。

七、总结

空气能热泵控制面板显示故障代码，是机组基于安全逻辑做出的自我保护，而非设备「坏了」。对于上海地区酒店、商业建筑的运维团队而言，掌握四大类故障（传感器、水路、冷媒、电气）的判断逻辑，建立「先记录、再查水、后查电、最后动冷媒」的标准化排查流程，可以将80%以上的常见故障在现场快速解决，大幅缩短热水系统中断时间。

同时，建议按照GB/T 21362-2023及《商用空气源热泵热水机组维保规程》的要求，制定季度维保计划：每季度清洗翅片与过滤器，每半年校验传感器与保护开关，每年进行一次冷媒压力检测和换热器除垢。预防性维保做好了，故障代码出现的频次会显著下降。

资料参考

[1] GB/T 21362-2023《商业或工业用及类似用途的热泵热水机》，国家市场监督管理总局、国家标准化管理委员会，2023年发布，2023年10月1日实施。

[2] GB/T 29031-2012《空气源单元式空调（热泵）热水机组》，2012年发布，2013年10月1日实施，2025年复审继续有效。

[3] GB/T 18430.1-2024《蒸气压缩循环冷水（热泵）机组 第1部分：工业或商业用及类似用途的冷水（热泵）机组》，2024年发布，2025年4月1日实施。

[4] GB/T 25127.2-2020《低环境温度空气源热泵（冷水）机组 第2部分：户用及类似用途的热泵（冷水）机组》。

[5] 海尔空气源热泵热水器官方故障代码说明，海尔官网售后服务中心。

[6] 《空气能热泵热水机安装、使用、维修手册》，行业技术资料。

[7] 上海府东机电设备：《空气能热泵机组常见高发故障排查》，2026年。
